Odpylacze cyklonowe D i Dc
ZASTOSOWANIE
Cyklony typu D znajdują zastosowanie do oddzielania pyłów sypkich nieścieralnych jak np. pyły z urządzeń do obróbki drewna. Dostarczane również bez pokazanych na rysunku zbiorników na pył. Cyklony typu Dc służą do wychwytywania pyłów bardziej erozyjnych np. pyłów kotłowych.
Cyklony D i Dc o tych samych wymiarach gabarytowych różnią się wyłącznie grubością blachy użytej do ich budowy. Cyklony Dc , stanowią odmianę ciężką, są wykonywane z grubszych blach i powinny być stosowane do pyłów bardziej erozyjnych. Cyklony D, jak i Dc, wykonywane są w dwóch odmianach, z których każda może być z kolei budowana w dwóch wariantach wykonania:
|
1. Praca na podciśnieniu wewnątrz cyklonu odpylającego D III i Dc III - wykonanie prawe |
2. Praca na nadciśnieniu wewnątrz cyklonu odpylającego D l i Dc I - wykonanie prawe |
DANE TECHNICZNE
| Prędkość wlotowa gazu do cyklonu | 12 - 18 m/s |
| Spadek ciśnienia spowodowany oporami przepływu | Dp = 600 - 1200 Pa |
| Skuteczność odpylania ogólna dla ziaren o średnicy większej niż 5 mm | 80 - 90 % w zależności od składu ziarnowego pyłu. |

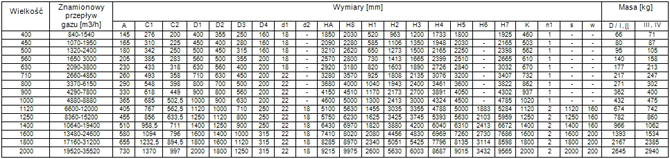

CYKLONY PIONOWE typ Dc / I – IV . Główne wymiary i ciężar urządzenia.
CYKLONY PIONOWE typ D / I – IV . Główne wymiary i ciężar urządzenia.
CYKLONY PIONOWE typ Dc / I – IV . Wymiary kołnierzy.
CYKLONY PIONOWE typ D / I – IV . Wymiary kołnierzy.

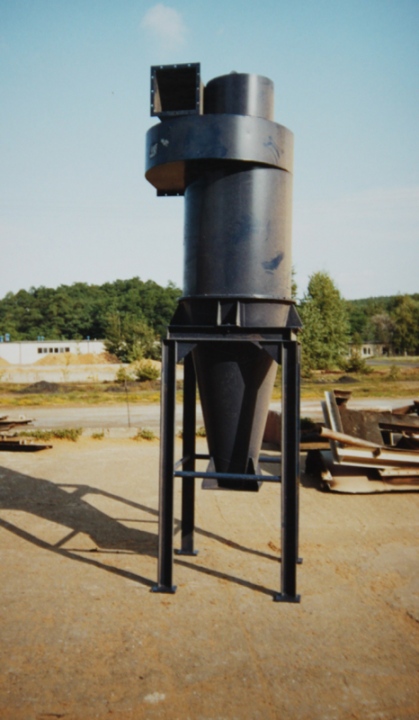

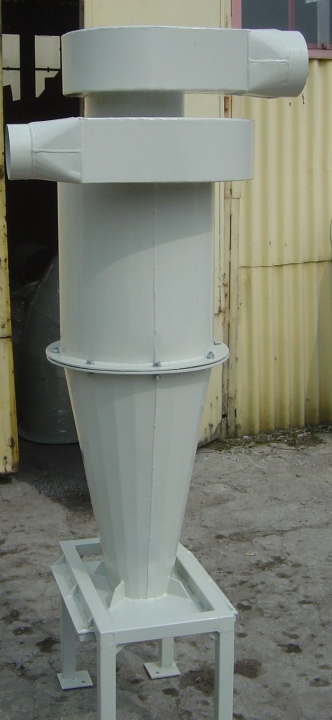

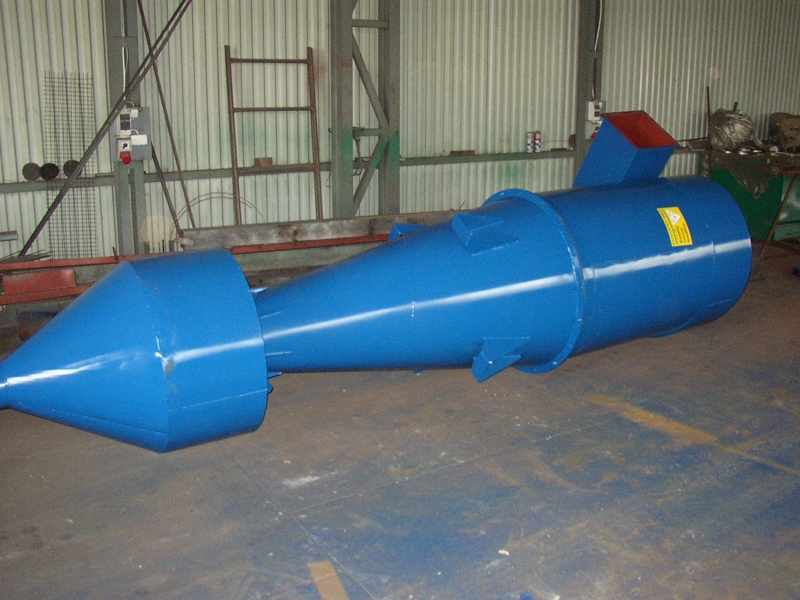

GALERIA ZDJĘĆ
